[多图]做工完胜小米2?谷歌Nexus 4真机拆解

2012-11-21 12:42:27 | tags 小米  Nexus   | views

作为第四代谷歌Nexus手机——谷歌Nexus 4现已在美国、英国等多个国家上市发售。这款手机配备超大触摸屏和四核处理器,而售价却十分亲民,被称之为史上最超值的谷歌Nexus手机,其性价比已经和国内热门手机小米2、华为荣耀2等不相上下,同时又拥有LG的品牌和谷歌亲儿子这一认证,相信不少网友早已为之动心。如今,国外同行ifixit抢先进行了谷歌Nexus 4的拆解,接下来让我们通过他们的镜头共同了解一下这款手机的内部构造。

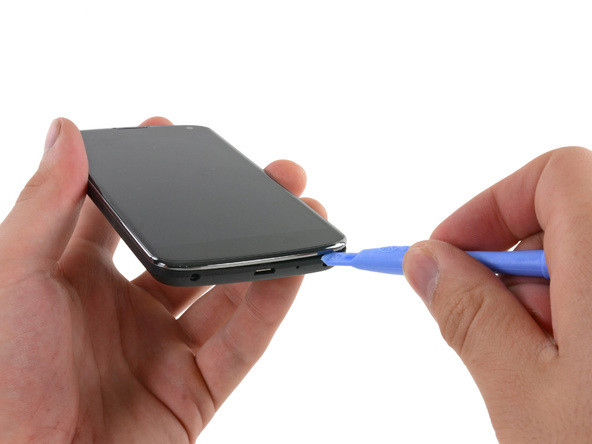

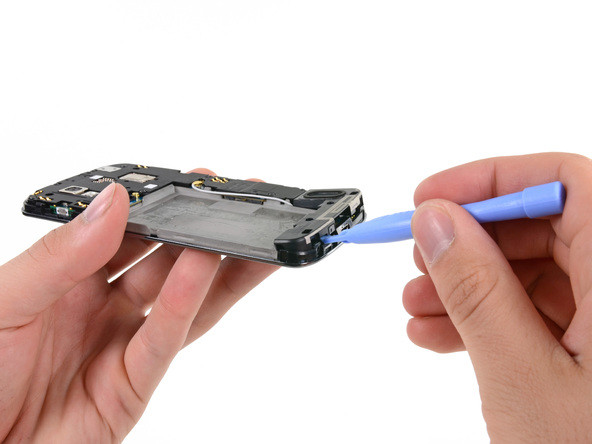

取下位于机身底端的螺丝之后,用塑料起子将后壳和主机分离。由于谷歌Nexus 4手机内部结合紧密,分离后壳的时候会有些困难。


打开手机后壳后,我们就可以看到谷歌Nexus 4的内部构造了。从上图中可以看到,这款手机的内部布局紧密,同时整体排布也十分工整。

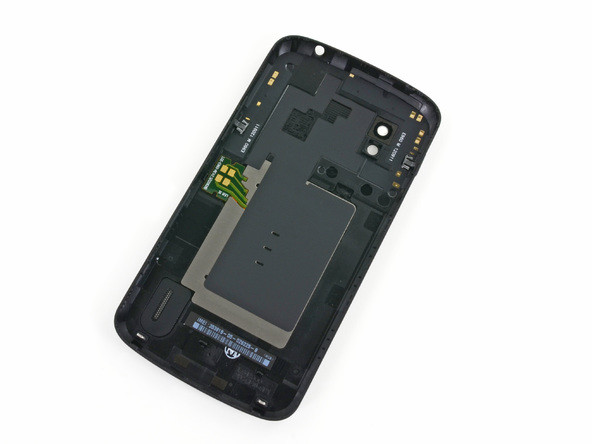

在谷歌Nexus 4的后壳中,这款手机配备了NFC(近场通信)天线、感应线圈以及无线充电的主板。

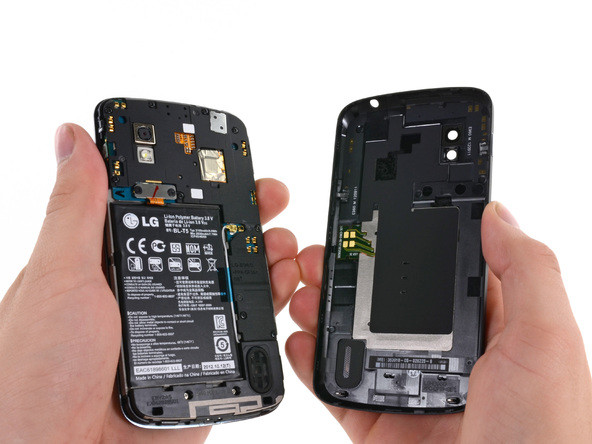

与其它旗舰级智能手机一样,谷歌Nexus 4内置的是不可拆卸电池,不过拆机到了这一步,取出电池也将是必经的一步。

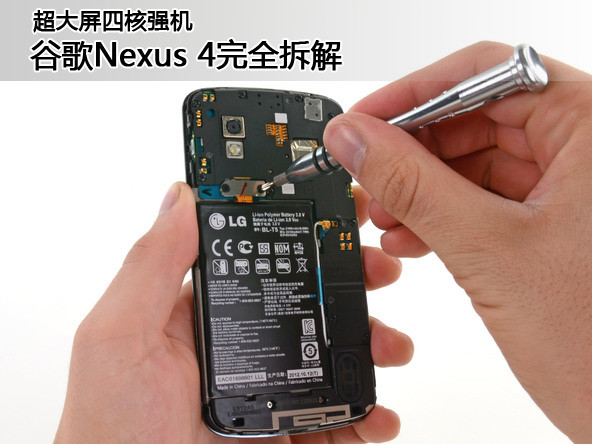

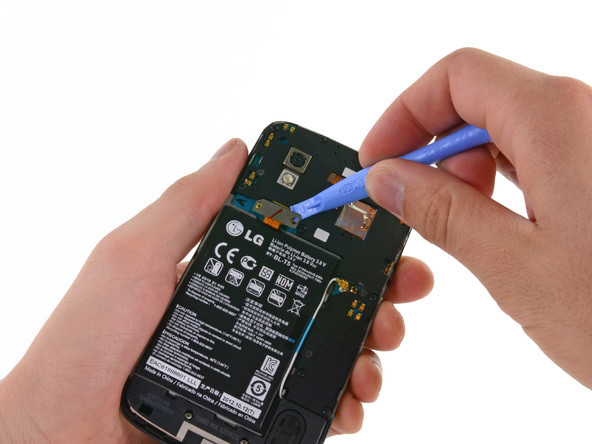

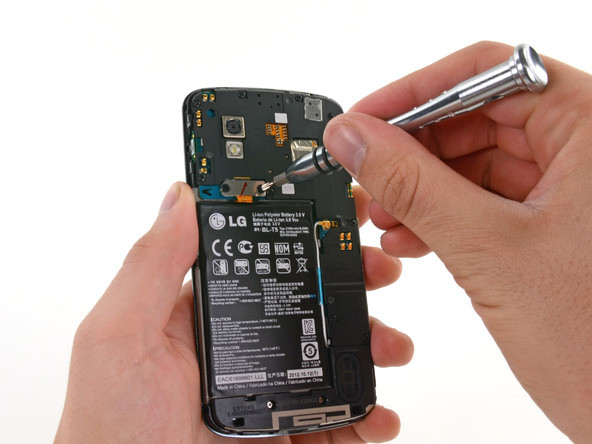

拧下电池与主板之间连接小部件的螺丝,再用工具将小部件翘起,接下来就可以取下电池了。

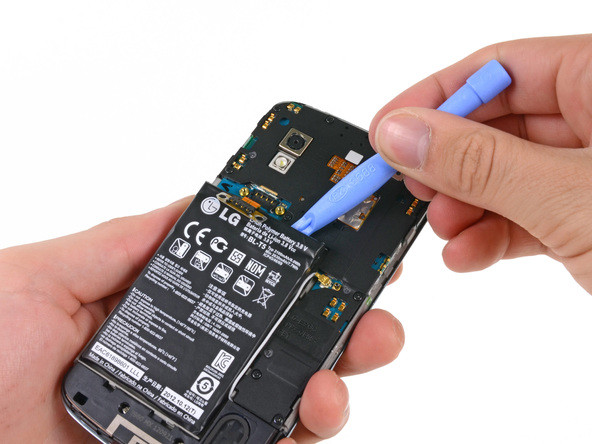

拧下电池与主板之间连接小部件的螺丝,再用工具将小部件翘起,接下来就可以取下电池了。

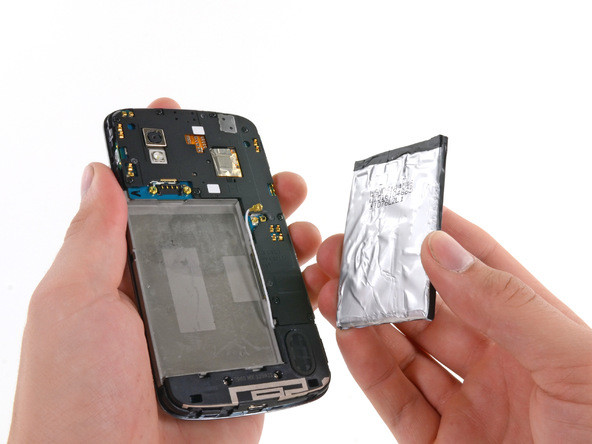

谷歌Nexus 4的电池顺利拿出。

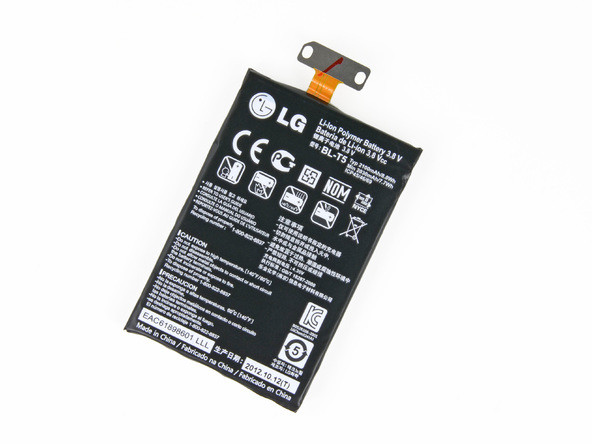

正如谷歌官方公布的那样,Nexus 4的电池容量为2100mAh,而型号为BL-T5。

取下电池之后,接下来的主要工作则是拿出手机主板。在拿出主板之前,则要将覆盖在主板上面的防护罩取下,而首先要取下的则是位于机身底部的防护罩。

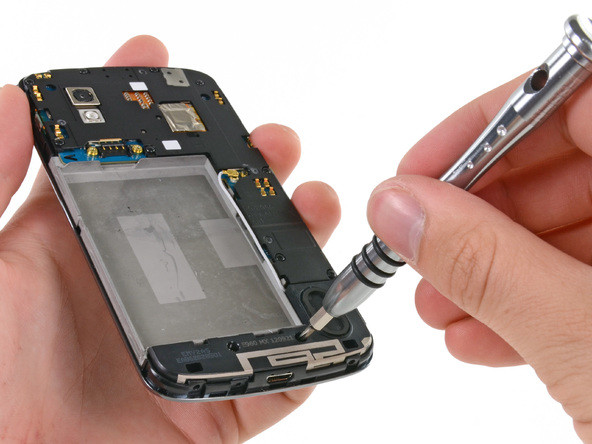

拧下螺丝后,将手机底端的防护罩翘起

位于机身底部的防护罩顺利拿下后,主板的更多部分暴露了出来。

为了最终拆下主板,还需要取下另一个防护罩。

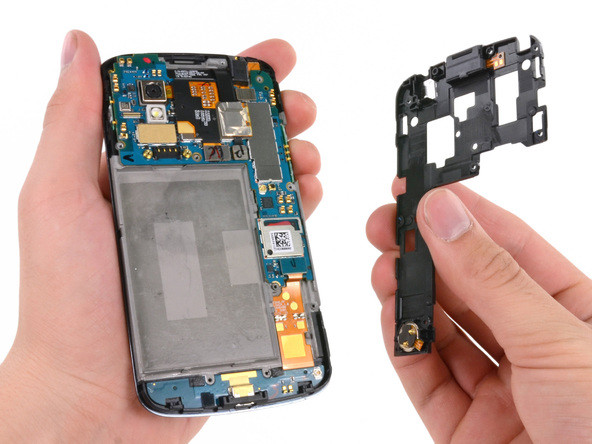

在拧下相应螺丝后,另一个防护罩顺利取下。

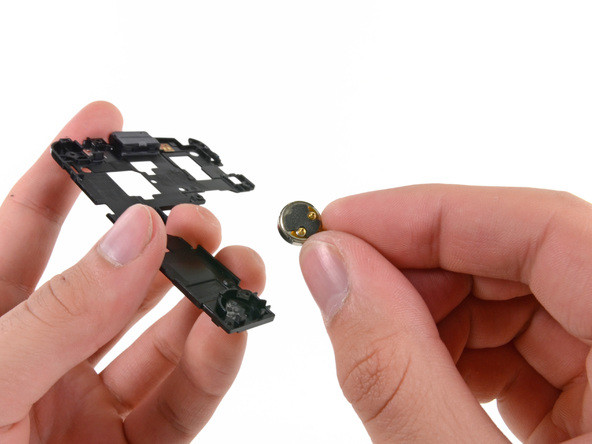

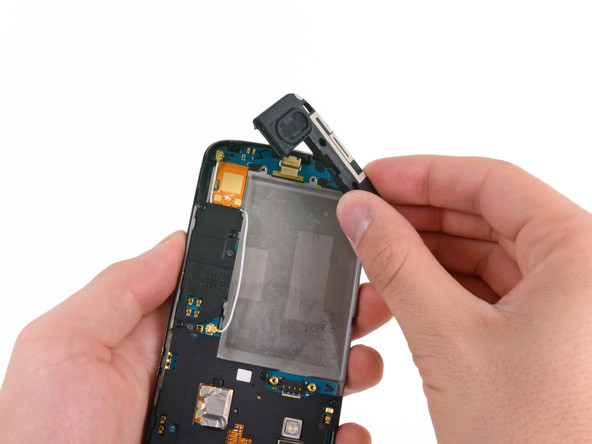

在刚拆下的防护罩上,谷歌Nexus 4配备了听筒扬声器和震动马达。

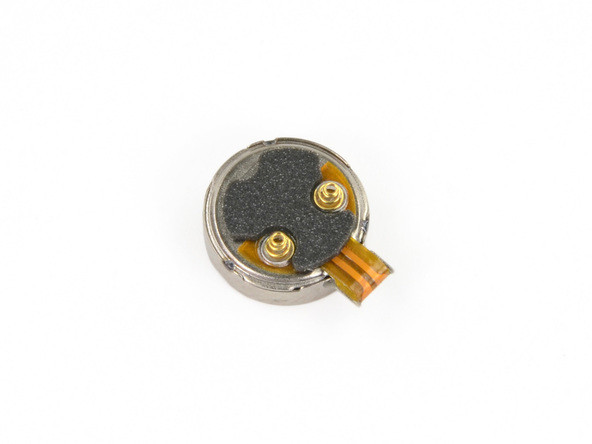

谷歌Nexus 4的震动马达。

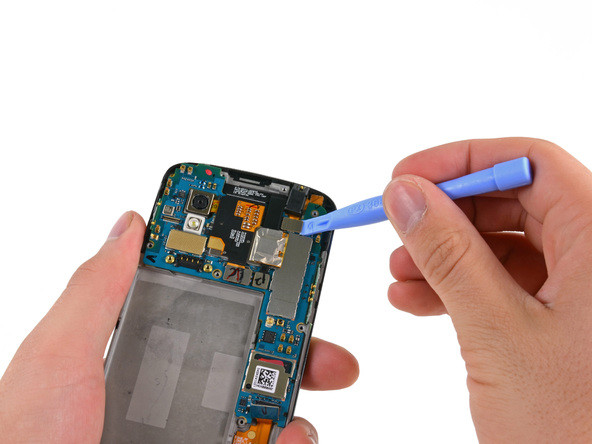

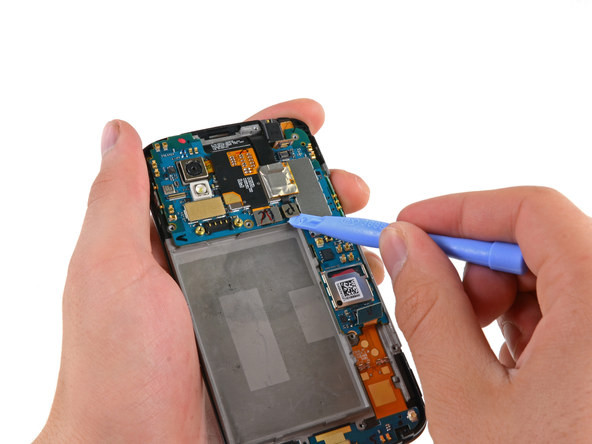

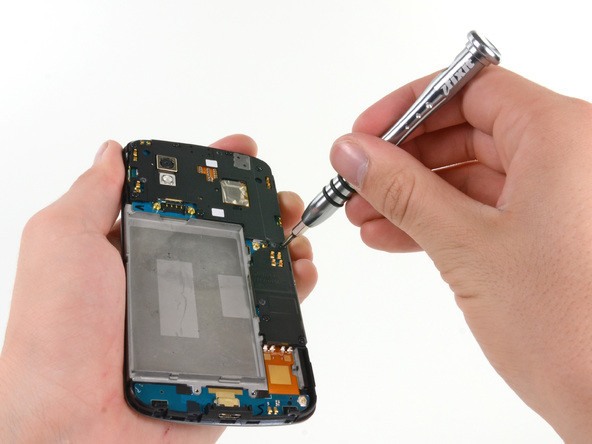

断开相应的连接器,为取下主板做出进一步的准备。

断开相应的连接器,准备取下主板。

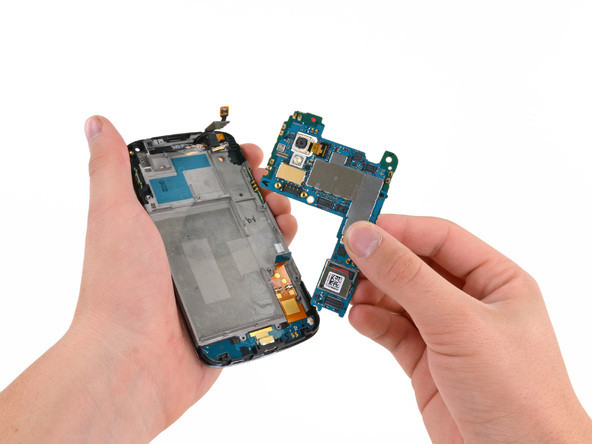

谷歌Nexus 4的主板成功被取下。

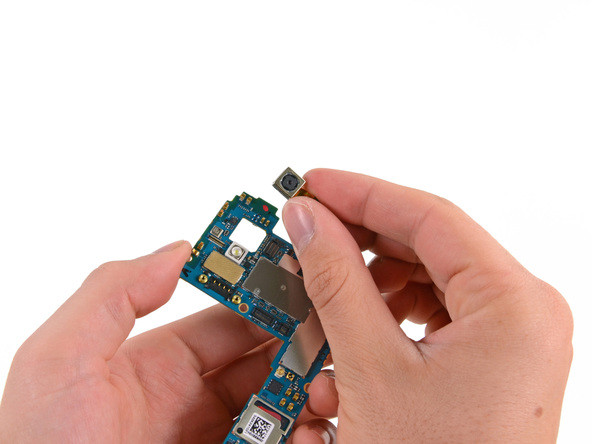

当谷歌Nexus 4的主板取下后,它的后置摄像头模块就很容易被拿下了

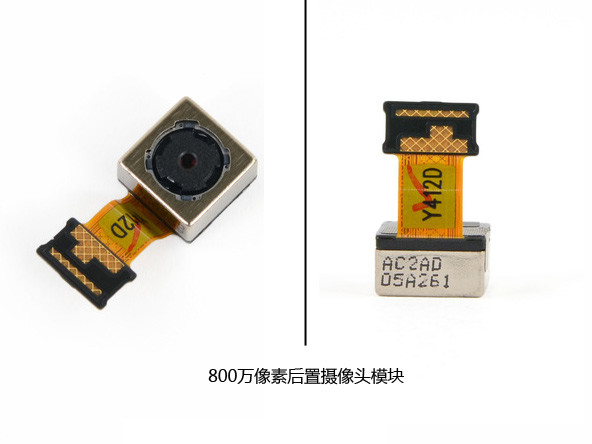

谷歌Nexus 4配备了一枚800万像素的后置摄像头,拆下后可以看到上面的编号:AC2AD D5A261

取下谷歌Nexus 4的前置摄像头模块。

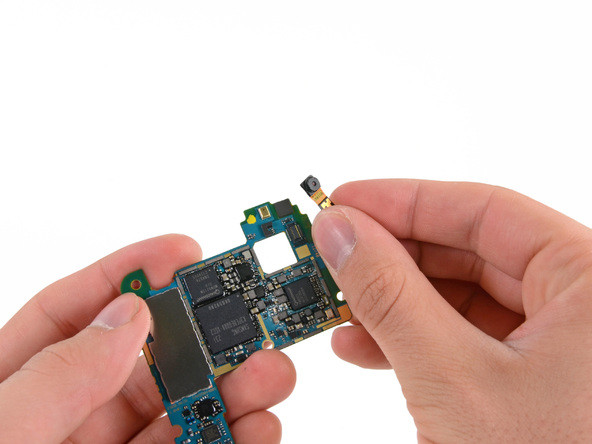

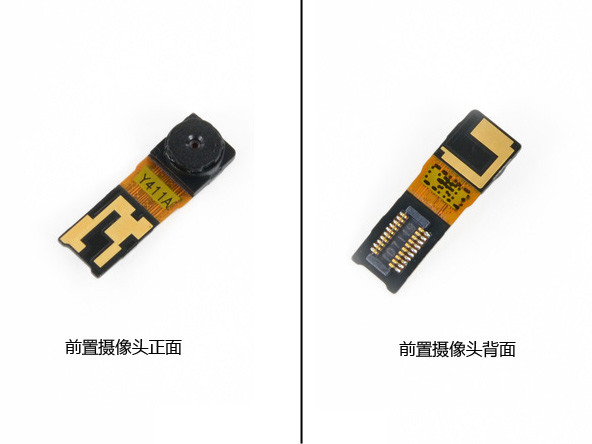

谷歌Nexus 4配备了一枚130万像素的前置摄像头。

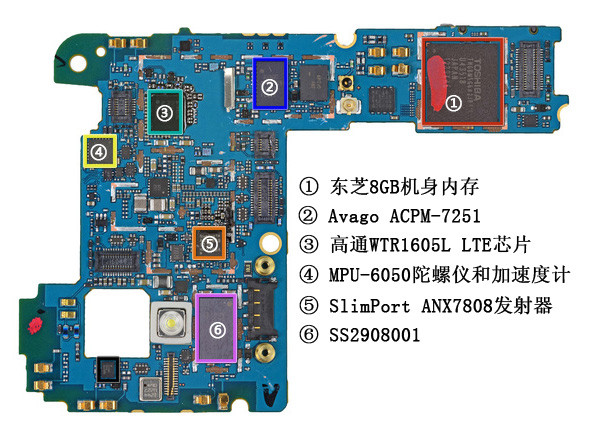

在谷歌Nexus 4主板的正面,可以看到密密麻麻排布的各种芯片和模块,其中包括①东芝THGBM5G6A2JBA1R 8GB机身内存;②Avago ACPM-7251;③高通WTR1605L七频段4G LTE芯片;④Invensense MPU-6050六轴陀螺仪和加速计;⑤SlimPort ANX7808发射器(HDMI输出转换器);⑥SS2908001(用途不详)等。

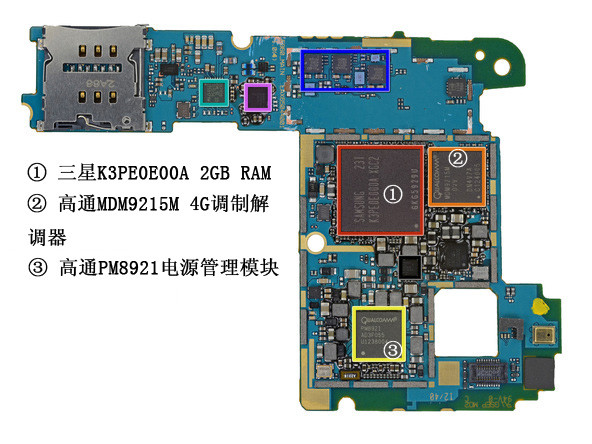

在谷歌Nexus 4主板背面,同样配备了各种模块和芯片,其中包括①三星K3PE0E00A (2GB RAM);②高通MDM9215M 4G GSM/CDMA调制解调器;③高通PM8921电源管理模块等。遗憾的是,我们并未看到高通骁龙S4 Pro四核处理器,预计它与三星K3PE0E00A模块封装在一起。

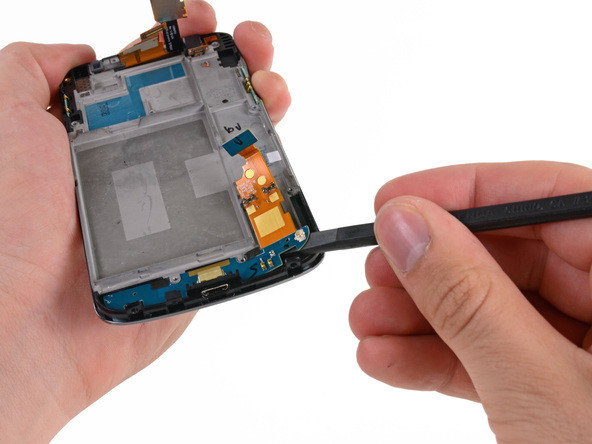

接下来要拆的则是位于手机底部的子板。

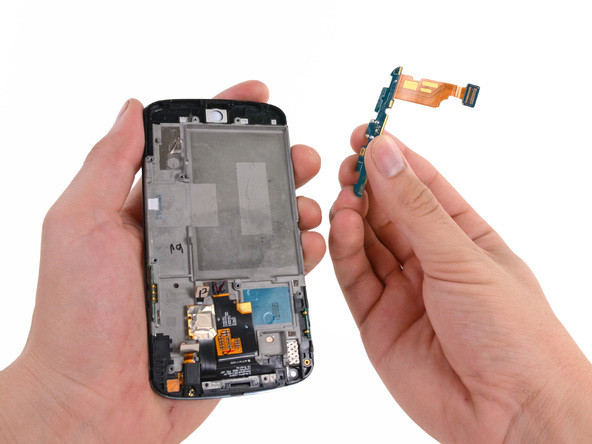

子板顺利取下,而现在再看手中的手机,里面的芯片以及模块已经所剩无几。

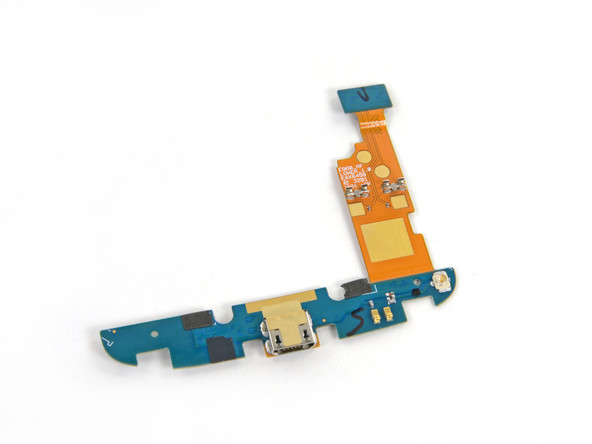

在子板上,我们清楚的看到了Micro USB数据接口。

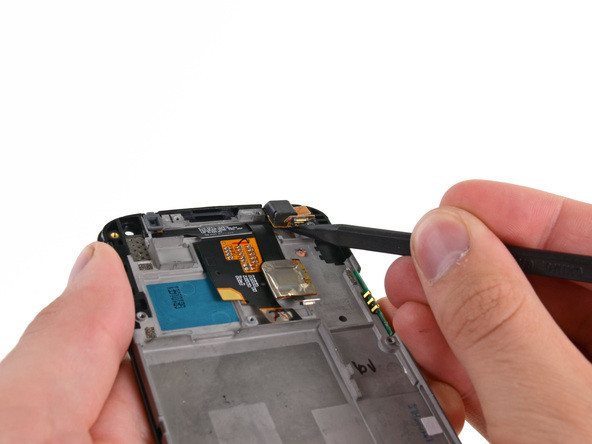

接下来,要拆下的是位于机身顶部的3.5毫米耳机插口模块。

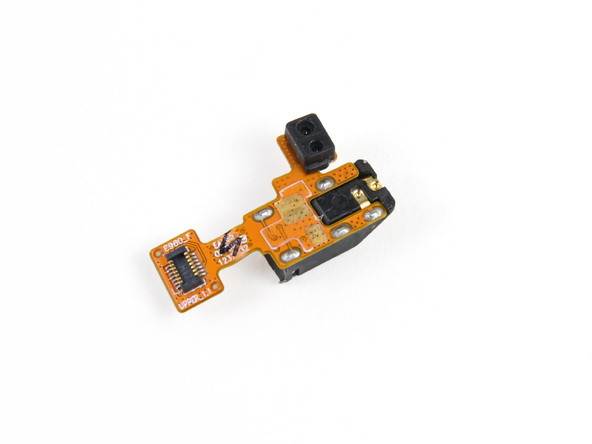

在拆下的耳机插口模块上,可以看到与它连接在一起的还有两枚光感应器。

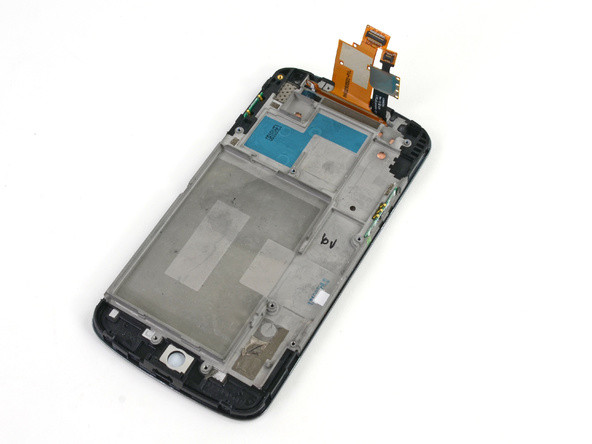

上图是拆除主板、子板和其它部件后的谷歌Nexus 4手机前面板。

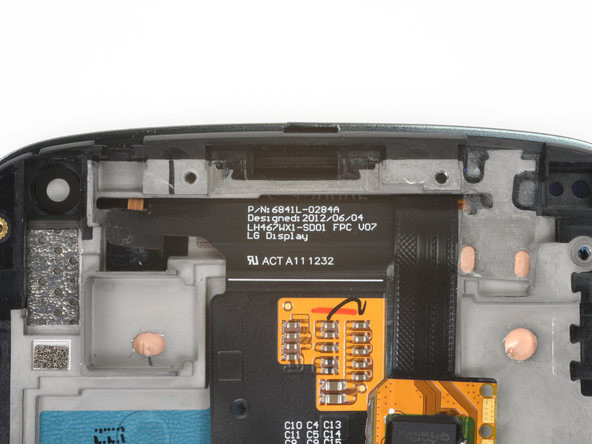

通过前面板排线上的标识可以看到,谷歌Nexus 4的显示屏由LG Display提供。

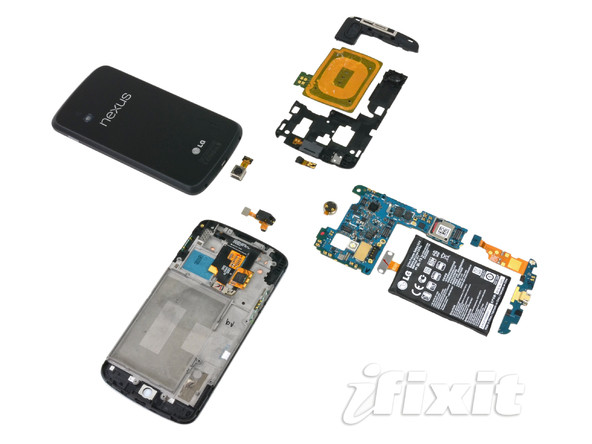

至此,谷歌Nexus 4拆解全部完成,上图为这款手机所有零部件的全家福。
